1. Teknisk lösning
| Projektnamn | Anpassad varmluftsugn (DS-LH135) |
| Referensnummer | 20200518032 |
| Datum | 2020/5/18 |
| Godkänd | Mr He |
| Utarbetad | Mr Li |
| Kommersiellt | Zhang Yu |
| Telefon: | 13671719019 |
| I. Utrustningsändamål och efterlevnadsstandarder | ||
| Uppfyller standarder för utrustningstillverkning | Uppfyller följande standarder för elektriska varmluftstorkugnar: GB/T 30435-2013 standard, GB 5959.4-92 säkerhetsstandard, GB/T 20033-2011 varmluftscirkulationsugn standard | |
| 2. Produktapplikation | Lämplig för ledning av värmebeständighet, fuktbeständighet, torrhetsbeständighet, hög/låg temperatur anpassningsförmåga testning, lågtemperatur konstant temperatur underhåll, och lagring av elektroniska och elektriska produkter, ytbehandlingar, instrument, plaster, metallurgi, etc. Särskilt lämplig för hög/låg temperatur anpassningsförmåga testning av optiska fibrer, kristaller, precisionsinduktorer, PCB-behandlade produkter, etc. testanordning för kvalitetskontrollteknik. Det är också lämpligt för kvalitetsövervakningsbyråer, forskningsinstitutioner och universitet för att utvärdera produktprestanda och kvalitet. | |
| 3. Förbjudna ämnen | Följande ämnen är strängt förbjudna för testning: brandfarliga, explosiva, starkt frätande eller starkt radioaktiva material. | |
| II. Utrustningsspecifikationer | ||
| 1. Utrustningens namn | Anpassad varmluftscirkulationsugn med hög temperatur | |
| 1. Utrustningsmodell | DS-5800H | |
| 2. Primära tekniska parametrar | ||
| Anpassad varmluftsugn | ||
| 2.1 Dimensioner för inre kammare | 2200 × 1200 × 2200 mm (bredd × djup × höjd) | |

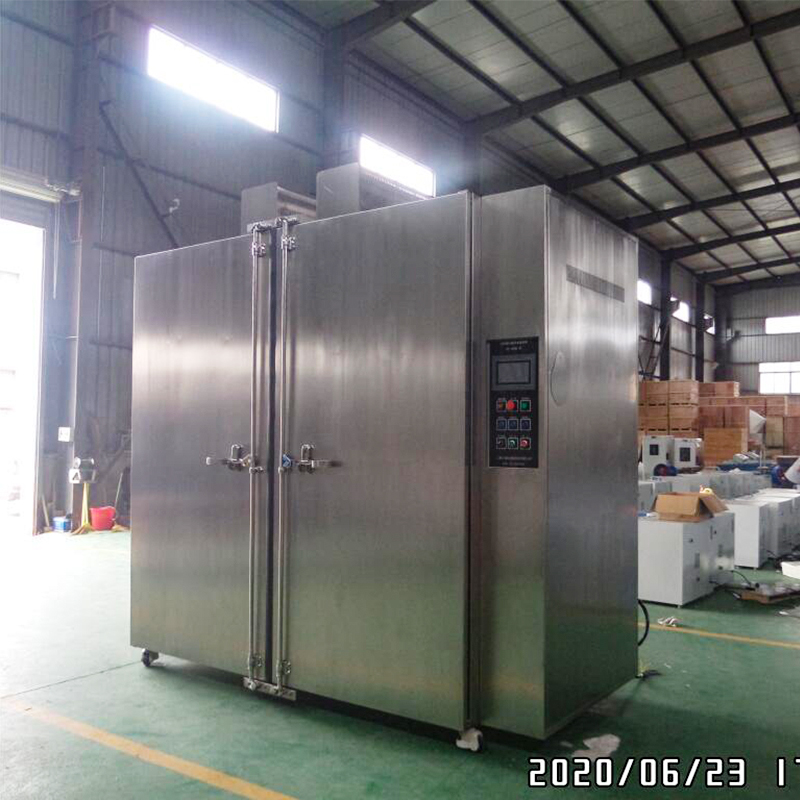

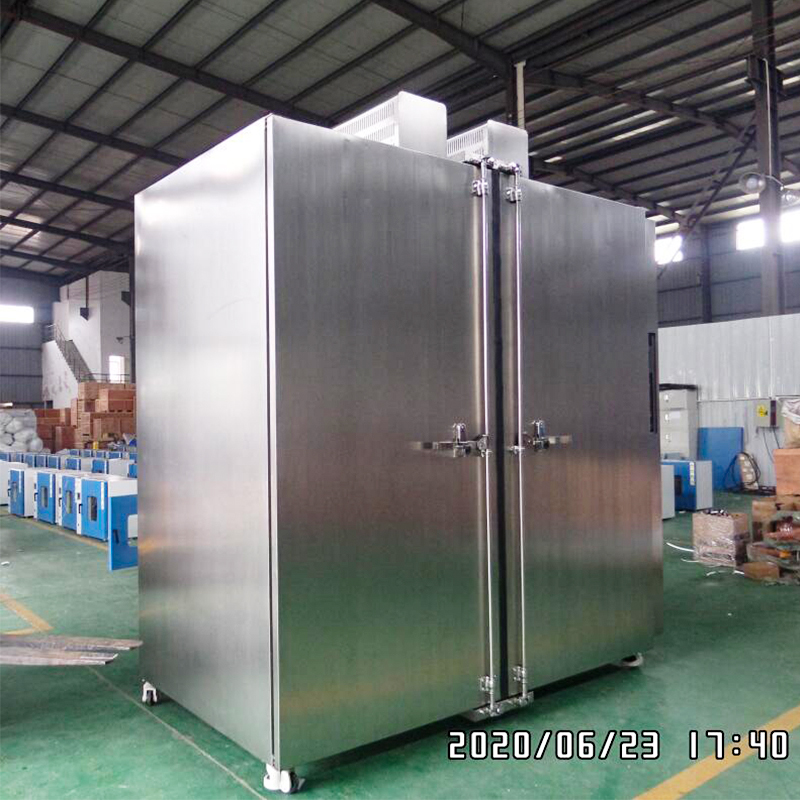

| 2.2 Yttre mått | 3000 × 1400 × 2900 mm (inklusive fläktmotor) | |
| 2.3 Temperaturområde | RT 20 till 180°C | |

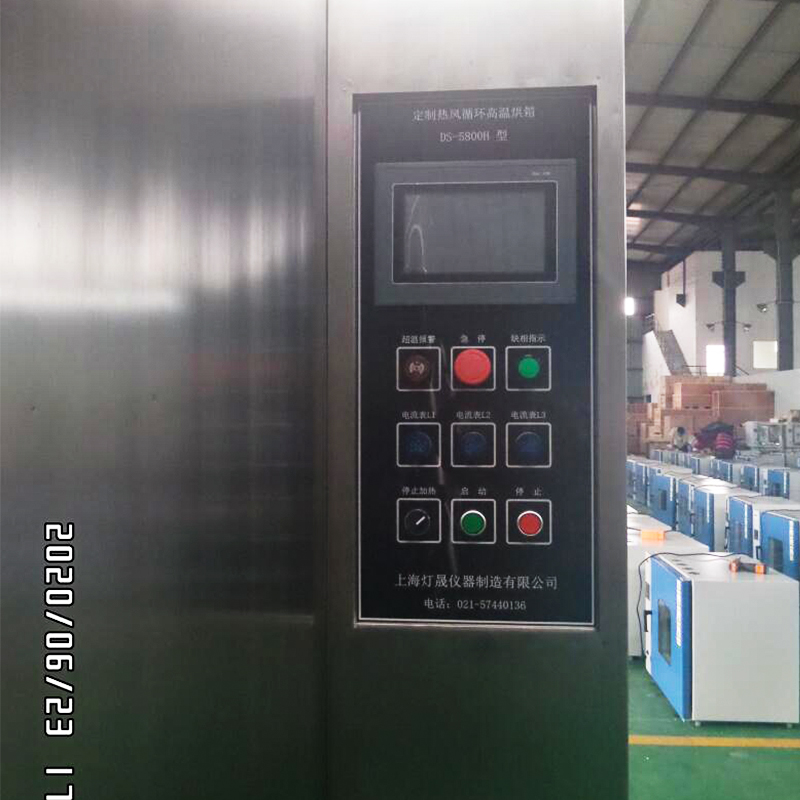

| 2.4 Styrenhet | LCD-pekskärmskontroll | |
| 2.5 Driftlägen | 1 Tidsinställd drift 2 Drift med konstant värde 3 Programmerad drift | |
| 2.4 Kontinuerlig drifttemperatur | 160°C | |
| 2.5 Temperaturfluktuationer | ±1°C | |
| 2.6 Temperaturlikformighet | ±2,5 % av börvärdet | |
| 2.7 Uppvärmningshastighet | ≥3°C/min (genomsnitt) | |
| 2.8 Temperaturupplösning | 0,1°C | |
| 2.9 Temperaturens enhetlighet | 100°C: s 2°C | |
| 2.10 Volym | 5,8 m³ | |
| 2.11 Varuöverföringsramp | 2200x1000mm | |
| 2.12 Intern kammare lastkapacitet | 1,5 ton | |
| 2.13 Strömförsörjning (ungefär) | 380V/50Hz | |
| 2.14 Total energiförbrukning | Ca. 25kW | |
| 3. Utrustningsstruktur och material | ||

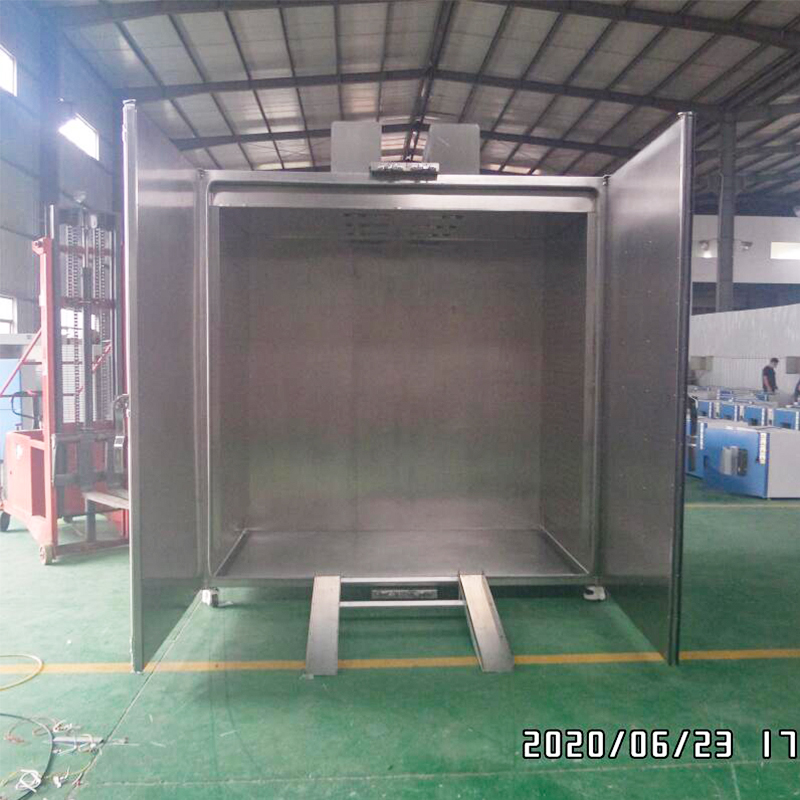

| 3.1 Kapslingskonstruktionsmaterial | Struktur | Intern strukturell förstärkning består av en vinkelstålram, med komponenter skiktade från yttre till inre: hölje – värmeisolering stenull – ram – luftkanal – inre kammare – provställ. Styrsystemet är inrymt i ett externt monterat styrskåp på höger sida av enheten, medan fläktmotorn är placerad på höger flank för generering av axiellt luftflöde. |
| Ytterhöljes material | Höljets skal har en borstad yta i 304 rostfritt stål. | |
| Innerfodermaterial | Tillverkad av premium SUS304 spegelblank plåt i rostfritt stål. | |
| Dörrlås | Har snäpplås dörrfästen för enkel användning. | |
| Isoleringsskikt | Isolerad med 5052 aluminiumoxid brandskyddande ull. | |
| Hjul | Utrustad med fyra Fuma-hjul (enkel lastkapacitet: 1000 kg). | |
| Dörr | Dubbeldörrskonfiguration utan visningsfönster, med ergonomiska snäpplåsmekanismer. Dörrkarmar har flertätningskonstruktion med specialiserade hög-/lågtemperaturbeständiga silikongummipackningar. | |
| 3.2 Styrsystem | Styrenhet | Inch färgpekskärm |
| Interface Display Information | Aktuell drifttemperatur, inställd temperatur, drifttid, antal driftsegment (om inställt) och annan information | |
| Börvärdesdrift | Långtidsdrift efter inställd temperatur | |
| Schemalagt utförande | Ställ in temperaturen och drifttiden när den inställda temperaturen har uppnåtts. Enheten kommer att sluta fungera när den inställda varaktigheten har slutförts. | |
| Programexekvering | Ställ in temperatur 1, Ställ in varaktighet 1, Ställ in temperatur 2, Ställ in varaktighet 2. Upp till 15 temperatur- och varaktighetssegment kan programmeras. Efter avslutad programmering kommer utrustningen att fungera sekventiellt enligt de förinställda temperaturerna och varaktigheterna. Efter slutförandet av varje operationssegment kommer enheten automatiskt att stanna. | |
| 3.3 Luftdistribution och cirkulationssystem | Fläkt | 2 högtemperaturbeständiga fläktmotorer högtemperaturbeständig legeringsturbinfläkt, som uppnår forcerad konvektiv diffusionscirkulation |
| Fläkt drive | Axialt flöde | |
| Kanalcirkulation | Parallell kanaldesign med varmluft som rör sig från höger till vänster. Bafflar installerade i kanalen säkerställer att både lufttryck och hastighet uppfyller teststandarder, samtidigt som de möjliggör snabb temperaturstabilisering vid öppning/stängning av dörren. | |
| Testport | Diameter 50 mm, 1 på vänster sida | |
| 3.4 Värmesystem | ① | Värmesystemet använder en varmluftscirkulationsuppvärmningsmetod, vilket säkerställer enhetlig temperaturfördelning och tillförlitlig temperaturkontroll. |
| ② | Både temperaturkontroll och effekt beräknas av en mikrodator, som automatiskt justerar värmeeffekten efter interna belastningsnivåer. Detta uppnår hög precision och energieffektivitet, vilket resulterar i större miljömässig hållbarhet och energibesparingar. | |
| ③ | Primära systemkomponenter: värmerör, halvledarreläer, etc. | |
| 4. Fellarmsystem | ||
| Säkerhetsskydd för utrustning | 1. Oberoende temperaturbegränsare med automatisk värmeavstängning vid överhettning, vilket ger effektivt provskydd. 2. Nödstoppsknapp för att omedelbart bryta huvudströmförsörjningen i kritiska situationer. 3. Trefärgade indikatorlampor övervakar temperaturöverskridande och fläktmotordrift. Alla anomalier utlöser hörbara och visuella larm. 4. Jordfelsbrytare. 5. Skyddsanordning för fasfel. | |
| 5. Introduktion till utvalda elektriska komponenter | ||
| Instrumentering | LCD-integrerad modulinstrumentering visar flera uppsättningar data på en enda skärm med stabil och exakt signalöverföring. Instrumentet har PID-logikdrift, självinställningsfunktion och manuell parameterintervention. | |
| Solid state-relä | Använder högkvalitativa solid-state reläer | |
| Temperaturgivare | Använder PT100-sensorer | |
| 6. Teknisk dokumentation tillhandahålls | ||
| Dokument | Användarmanual för utrustning, garantikort, intyg om överensstämmelse, elschema | |
| 7. Valfria tillbehör (valfritt) | ||
| Datalagring | USB-lagring, kalkylbladsdatalagring (500 yuan) | |
| Skrivare | Termisk pappersutskrift, justerbar utskriftsintervalltid (1500 yuan) | |
| Inert Gas Injection Port | Intern U-formad fördelning, öppning 16 mm (yttre diameter) (2000 yuan) | |
| Gasflödesmätare | Kontrollera gaskanalen för att reglera gasflödet (25000 yuan) | |
| III. Utrustningsmiljö Installationskrav | ||
| Utrustningsinstallationskrav | Omgivningstemperatur och luftfuktighet: 5°C till 30°C, relativ luftfuktighet: <85% | |
| Inga intensiva vibrationer i närheten | ||
| Inget direkt solljus eller andra direkta värmekällor | ||
| Inga starka elektromagnetiska fält i närheten | ||
| Inga höga koncentrationer av damm eller frätande ämnen i närheten | ||
| Rummet måste vara väl ventilerat. | ||
| Inga starka luftströmmar i närheten; om forcerat luftflöde krävs får det inte riktas mot enheten. | ||
| Utrustningen måste placeras på ett stadigt, plant underlag och hållas i horisontellt läge. | ||
| Ett fritt utrymme på minst 50 cm måste hållas mellan utrustningens baksida och väggen, med minst 50 cm fritt utrymme på båda sidor. | ||
| IV. Acceptans och garanti | ||
| Parametrar | Ovanstående data mättes under drift under tomgångsförhållanden. | |
| Acceptans | Acceptans testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Garanti | Garantiperioden ska vara 12 månader efter avslutad godkännande. Utöver denna garantiperiod ska rimliga avgifter tillkomma för reservdelar. | |
| V. Produktionsledtid och transportmetod | ||
| Produktions ledtid | Leverans inom 30 arbetsdagar från det datum förskottsbetalningen krediteras leverantörens konto. | |
| Transportmetod | Vägtransporter; fraktcontainrar som uppfyller kraven i QB/WD008-2001. Leveransplats: Kundutpekad punkt (exklusive leverans på övervåningen). Avlastning ska utföras av köparen. | |
