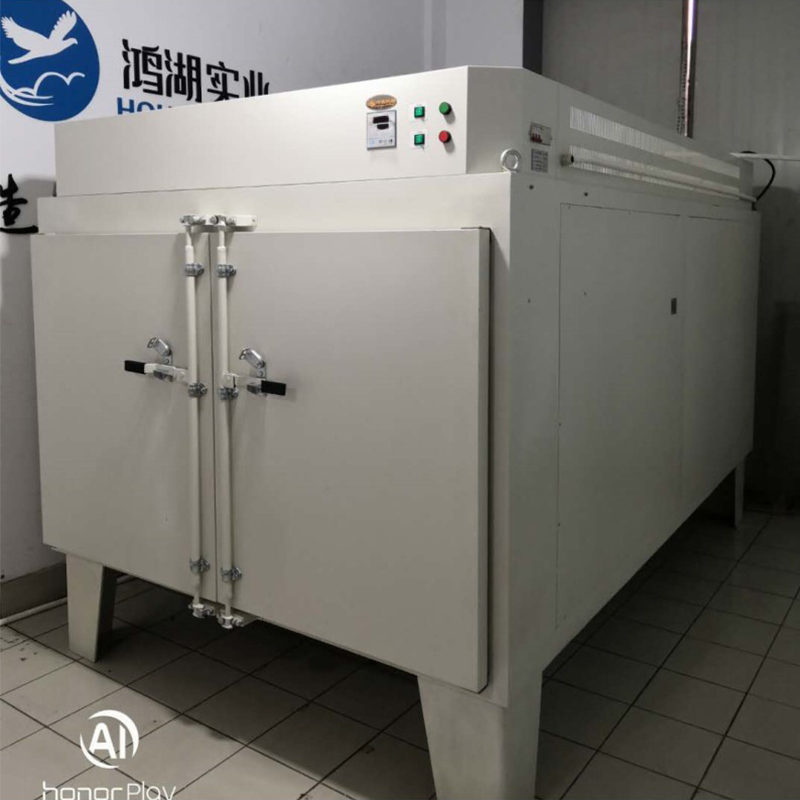

Anpassningsbar fotokromisk glasfilmsugn

Användarmanual för färgskiftande glasfilmsugn

I. Tillämpningsområde

Denna utrustning är lämplig för att torka och utföra olika konstanttemperaturanpassningstester på olika produkter eller material, inklusive elektriska apparater, instrument, mätare, komponenter, elektronik, elektrisk utrustning, bildelar, flygkomponenter, kommunikationsutrustning, plaster, maskiner, kemikalier, livsmedel, kemiska produkter och hårdvaruverktyg under konstant temperatur miljöförhållanden.

Viktiga tekniska parametrar

Temperaturområde: RT 20 till 120°C

Kontinuerlig drifttemperatur: 90 ℃

Temperaturstabilitet: ±1℃

Temperaturenhet: ±5℃

Timerintervall: 1–999 minuter

Hyllor: 6 enheter (bikakepaneler av aluminium, sömlös konstruktion)

Effekt: 9000W

Strömförsörjning: 380V/50Hz

III. Produktens strukturella egenskaper

Skåpet använder högkvalitativ kallvalsad stålplåt med elektrostatisk pulverlackering. Beläggningen är hård, hållbar och ger exceptionell rostbeständighet.

Arbetskammaren är konstruerad av förstklassig rostfri stålplåt, med rundade hörn för en jämn, strömlinjeformad finish som underlättar enkel rengöring.

Utrymmet mellan skåpet och arbetskammaren är fyllt med ultrafint isoleringsmaterial av glasull, vilket ger utmärkt värmehållning. Detta säkerställer effektivt stabila och exakta inre temperaturer samtidigt som påverkan på den omgivande miljön minimeras.

En rationell varmluftscirkulationskanal är integrerad i kammaren, vilket främjar jämn temperaturfördelning och accelererad uppvärmning. En frånluftskanal underlättar kontrollerad ventilering av luft från kammaren. Skulle den utsläppta luften bära med sig lukt eller giftiga ämnen kan kanalen enkelt anslutas till externa rörledningar för riktad avluftning till en anvisad plats.

Temperaturreglering använder mikroprocessorbaserad intelligent digital teknik, med industriell PID-självinställning och en fyrsiffrig dubbel LED-display. Detta säkerställer hög kontrollprecision, exceptionell störningsmotstånd och användarvänlig drift (se styrenhetens manual för detaljer).

IV. Installation och driftsättning

1. Undvik att applicera kraft på glasytorna under transport och förhindra stötar på kammarkroppen.

2. Efter att ha placerat enheten på golvet, se till att den är jämn. Justera basen om ytan är ojämn.

3. Använd inte instrumentet i direkt solljus eller i fuktiga miljöer med hög temperatur.

4. Placera enheten borta från källor till elektromagnetisk störning och se till att utrustningens jordledning är effektivt jordad.

5. Under normal drift, arrangera föremål inuti kammaren så att de inte hindrar luftflödet, vilket säkerställer en jämn temperaturfördelning.

6. Strömförsörjningen är AC 380V 50Hz. Ett fyrstiftsuttag klassat till 25A eller högre med en pålitlig jordanslutning måste användas. Använd inte ett trestiftsuttag utan modifiering. Strömförsörjningen är AC 380V 50Hz och kräver ett trefas eluttag med pålitlig jordanslutning.

7. Placera inte strömkabeln nära enhetens baksida och låt inte instrumentet eller andra föremål trycka på strömkabeln för att förhindra skador.

V. Produktens bruksanvisning

1. Öppna kammardörren och placera föremål som ska bearbetas på de inre hyllorna (undvik överbeläggning för att tillåta tillräcklig luftcirkulation i kammaren). Stäng dörren.

2. Anslut strömförsörjningen genom att sätta i kontakten i ett 380V-uttag. Ställ strömbrytaren på höger sida av kontrollpanelen i läget 'ON'. Den digitala displayen kommer att lysa, vilket indikerar att utrustningen är i drift.

3. Ställ in önskad kammartemperatur med temperaturregulatorn på kontrollpanelen.

4. Instrumentet börjar arbeta och når gradvis den inställda temperaturen. När den erforderliga torktiden är klar avslutas processen.

5. Stäng av strömförsörjningen. Låt kammartemperaturen närma sig omgivningsförhållandena innan du öppnar dörren och tar bort föremål.

【！】Varning: Var försiktig när du öppnar dörren för att hämta föremål, eftersom restvärme kan orsaka brännskador. Brandfarliga eller explosiva material får inte placeras inuti torkugnen.

Särskilda anmärkningar

⑴ Produkter genomgår rigorösa tester innan de skickas. Kalibrering är i allmänhet onödigt. Men om den används i tuffa miljöer eller vid temperaturer som överstiger det rekommenderade intervallet, kan avvikelser uppstå mellan den visade temperaturen och den faktiska kammartemperaturen. Om avvikelser överstiger tekniska specifikationer, se temperaturregulatorns bruksanvisning för nödvändiga justeringar.

⑵ Under normal drift, om kammardörren förblir öppen under en längre period, kan tillfälliga temperaturfluktuationer inträffa när dörren stängs. Detta är ett normalt fenomen.

◆ Panelfunktioner

Definitioner av indikatorljus

1. 'RUN/AT'-indikatorlampa: Tänds under drift och släcks när det är klart; blinkar under självinställning.

2. 'OUT'-indikator: Tänds när värmeutgången är aktiv; släckt annars.

3. 'ALM'-indikator: Tänds vid övertemperaturlarm; släckt annars.

VI. Drift och användningsmetoder

1. När styrenheten slås på visar den övre displayraden 'InP' och den nedre raden visar 'intervallvärdet' i cirka 3 sekunder innan det går in i normalt visningsläge.

2. Referens och inställning av temperatur och konstant temperaturvaraktighet

Tryck på knappen "Set" för att gå in i temperaturinställningsläget. Den nedre raden på displayen visar uppmaningen 'SP', medan den övre raden visar temperaturbörvärdet (med enhetens siffra blinkande initialt). Justera önskat börvärde med skift-, inkrement- och minskningstangenterna. Tryck på "Set"-knappen igen för att gå in i läget för inställning av konstant temperaturtid. Den nedre raden på displayen visar uppmaningen "St", medan den övre raden visar inställningsvärdet för konstant temperaturtid (med enhetens siffra blinkande först). Använd skift-, inkrement- och minskningsknapparna för att justera till önskat inställningsvärde. Tryck på "Set"-knappen en gång till för att avsluta detta inställningsläge; ändrade värden sparas automatiskt.

När den konstanta temperaturtiden är inställd på '0' indikerar detta att ingen tidsinställd funktion är aktiv. Regulatorn arbetar kontinuerligt, med den nedre raden på displayen som visar temperaturbörvärdet. När den inställda tiden inte är '0' visar den nedre raden i displayfönstret den förflutna tiden med den sista decimalen upplyst. När den uppmätta temperaturen når börvärdet, börjar timern att räkna ned. Den upplysta decimaltecknet blinkar. När tiden är klar upphör driften, den nedre raden visar "End" och summern ljuder i 30 sekunder. Efter att operationen är slut, trycker du på och håller ned knappen 'Minska/Starta om' i 3 sekunder för att starta om cykeln.

3. Under ett övertemperaturlarm ljuder summern kontinuerligt och 'ALM'-larmindikatorn tänds. Om ett övertemperaturlarm inträffar på grund av att temperaturbörvärdet ändrats, tänds 'ALM'-indikatorn men summern ljuder inte.

4. Genom att trycka på valfri knapp tystas summern när den hörs.

5. 'Shift'-tangent: Genom att trycka på denna tangent i börvärdesläge ändras börvärdet för blinkande ändring.

6. Knappen 'Minska': Tryck kort i inställningsläge för att minska värdet; tryck och håll ned för kontinuerlig minskning.

7. 'Öka'-tangent: Tryck kort i inställningsläge för att öka värdet; tryck och håll för kontinuerlig ökning.

8. Om ingen knapp trycks ned inom en minut under inställningsläget återgår styrenheten automatiskt till normal visning.

9. Skulle den översta raden på regulatorns display visa '----', indikerar detta ett fel på temperatursensorn eller själva regulatorn. Vänligen inspektera temperatursensorn och dess ledningar noggrant.

System självinställning

Systemets självinställning kan utföras när temperaturkontrollprestanda är otillfredsställande. Betydande temperaturöverskridande kan inträffa under självinställning; användare bör överväga denna faktor fullt ut innan de påbörjar processen.

För att initiera självinställning av systemet från icke-börvärde, tryck och håll ned "Shift/Self-Tune"-tangenten i 6 sekunder. 'RUN/AT'-indikatorn blinkar. När det är klart kommer indikatorn att sluta blinka och styrenheten kommer att erhålla en optimerad uppsättning system-PID-parametrar, som sparas automatiskt. Under självinställning avbryts proceduren genom att trycka på och hålla ned "Shift/Self-Tune"-tangenten i 6 sekunder.

Om ett övertemperaturlarm inträffar under självinställningen kommer 'ALM'-larmindikatorn att förbli släckt och summern kommer inte att ljuda; värmelarmreläet kopplas dock automatiskt från. "Set"-tangenten är inaktiv under självinställning. Oavsett om en konstant temperaturperiod är inställd, kommer den nedre raden på regulatorns display alltid att visa temperaturbörvärdet.

Rådgivning och inställning av interna temperaturparametrar

Tryck och håll Set-knappen i cirka 3 sekunder. Den nedre raden på kontrollenhetens display kommer att visa lösenordsprompten 'Lc', medan den övre raden visar lösenordsvärdet. Använd knapparna Öka, Minska och Skift för att ändra lösenordet till önskat värde. Tryck på Set-knappen igen. Om lösenordet är felaktigt återgår styrenheten automatiskt till normalt visningsläge. Om lösenordet är korrekt går det in i den interna temperaturparametern. Genom att trycka på Set-tangenten igen kan varje parameter ändras i följd. Tryck och håll ned Set-knappen i 3 sekunder för att lämna detta tillstånd; parametervärden sparas automatiskt.

VII. Försiktighetsåtgärder

1. Brandfarliga och flyktiga kemiska ämnen får inte placeras inuti skåpet.

2. Stäng omedelbart av strömförsörjningen om några avvikelser, lukter eller rök uppstår under drift. Användare får inte själva försöka reparera; kontakta vårt företags reparationsavdelning för inspektion och service av kvalificerad personal. (Nya enheter kan avge lukt och minimal rök vid första uppstart; detta är normalt. Observera i en eller två cykler. Om ihållande, kontakta vår kundtjänst för råd).

3. Torka regelbundet av kammarens inre väggar och utrustningsytor för att bibehålla renhet och förbättra glasets genomskinlighet. Använd inte sura, alkaliska eller andra frätande lösningar för att rengöra yttre ytor.

4. När utrustningen inte används under längre perioder, koppla ur nätsladden för att förhindra potentiella faror. Använd dessutom regelbundet (vanligtvis kvartalsvis) enheten under normala förhållanden i 2-3 dagar för att avlägsna fukt från elektriska komponenter och förhindra skador på relaterade enheter.
