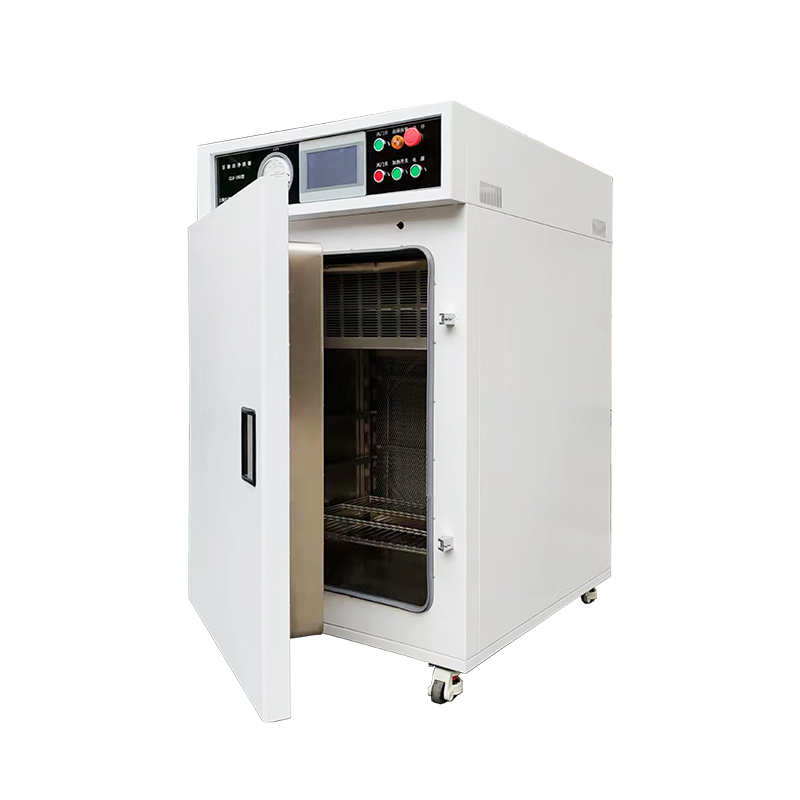

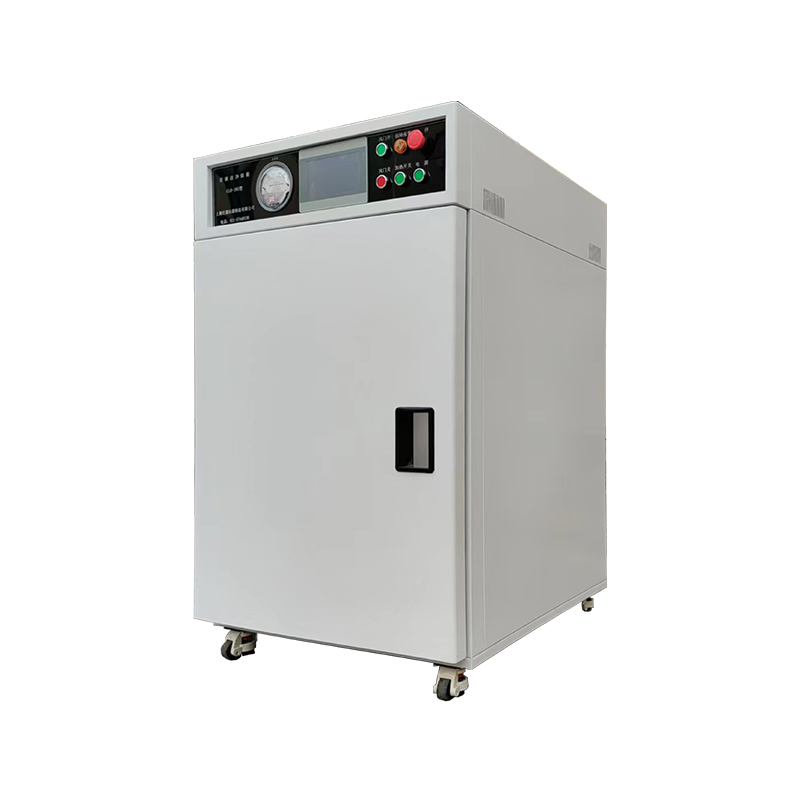

Klass 100 renrumstorkugn, även känd som en klass 100 renrumsugn eller klass 100 renrumstorkskåp, är en specialutrustning som integrerar högtemperaturtorkning med miljökontroll i renrum. Genom ett HEPA högeffektivt filtreringssystem och riktad luftflödesorganisation uppnår arbetskammaren ISO 6 (tidigare klass 100) renhetsstandarder. Utrustningen använder ett laminärt vertikalt eller horisontellt luftflödesläge, där ren varm luft filtreras av en toppmonterad FFU-enhet (filtreringseffektivitet ≥99,99 % för 0,3 μm partiklar) och fördelas jämnt över arbetsytan. Den är också utrustad med en automatisk luftduschreningsmodul för att säkerställa snabb återhämtning av renlighet under dörröppningsoperationer. Temperaturkontrollområdet täcker 50-300℃, med en fluktuation på ≤±1℃. Den är lämplig för torkning av processer som är känsliga för partikelföroreningar i precisionstillverkningsfält. Det används främst inom elektronik, integrerade kretsar, COB svart lim torkning och härdning, displayer, chips, LCD-skärmar, CMOS, IS och läkemedelsindustrin. Den kan också användas för högtemperaturtestning som kräver hög miljömässig renhet. Det är en viktig utrustning för torkning, värmebehandling, termisk åldring, högtemperaturtestning och härdning av föremål i ovanstående industrier.
① Inbyggda högeffektiva HEPA/ULPA-filter ger en filtreringseffektivitet på upp till 99,99 % för 1µm partiklar, vilket säkerställer kontinuerlig ISO Klass 5 (Klass 100) renhet i kammaren, vilket uppfyller de stränga kraven för precisionsprocesser.
② Genom att använda avancerad vätskedynamikdesign och högpresterande fläktar uppnår den vertikal laminär flödescirkulation av varm luft i kammaren, vilket säkerställer en temperaturlikformighet på ≤±1,5℃ i arbetsområdet.
③ Alla innerväggar har rundade hörn, sömlös svetsning och elektropoleringsbehandling, vilket i grunden eliminerar rengöring av döda zoner och risken för partikelackumulering, vilket garanterar processrenhet.
④ Utrustad med en färgpekskärm och en programmerbar PLC-styrenhet i flera segment, möjliggör den exakt inställning av värme-, konstanttemperatur- och kylkurvor, vilket möjliggör full automation och dataspårbarhet för komplexa processer.
⑤ Kärnkammaren är vanligtvis gjord av SUS304 borstat rostfritt stål, med utmärkt högtemperatur- och korrosionsbeständighet, speciellt lämplig för känsliga processer som halvledare och fotoresist.
⑥ Består av en högtemperaturbeständig centrifugalfläkt och ett precisionsluftstyrningssystem, säkerställer den snabb och jämn värmeöverföring till varje yta av materialet, vilket avsevärt förbättrar torkningseffektiviteten och konsistensen.
⑦ Med dubbla tätningsremsor gjorda av silikongummi eller fluorgummi, och kompletterade med en pneumatisk låsanordning, isolerar den effektivt externt förorenad luftintrång samtidigt som stabiliteten i den interna processatmosfären säkerställs.
⑧ Integrerade flera säkerhetskretsar för hårdvara och mjukvara, inklusive övertemperaturskydd, överströmsskydd, fläktförregling och läckageskydd, vilket ger robust skydd för en långsiktig stabil drift av utrustningen och produkterna.
⑨ Genom polering av inre kammare och dekontamineringsbehandling vid bakning vid hög temperatur, minskar det avsevärt flyktiga organiska föreningar som utrustningen kan generera under drift vid hög temperatur.
⑩ Genom att använda högpresterande isoleringsmaterial och optimerad värmarlayout, kombinerat med en PID-adaptiv effektjusteringsalgoritm, uppnås snabb uppvärmning och exakt temperaturkontroll samtidigt som energiförbrukningen minskar effektivt.
⑪ Valfria gränssnitt för kväve eller andra inerta gaser och ett styrsystem för mikropositivt tryck i kammaren är tillgängliga för att skapa en utmärkt syrefri torkmiljö för processer som är känsliga för syre eller fukt.
⑫ Kärnmoduler som filter, fläktar och värmare antar standardiserade och snabba strukturer, vilket avsevärt förenklar dagligt underhåll, rengöring och utbyte av reservdelar, vilket minskar stilleståndstiden. ⑬ Oberoende kammarmiljö och effektivt filtreringssystem förhindrar effektivt korskontaminering mellan olika partier av material, vilket gör den särskilt lämplig för FoU och produktion av flera sorter och små partier.
⑭ Dess utmärkta renhet och temperaturkontroll gör den perfekt lämpad för banbrytande områden inom högteknologiska industrier som tillverkning av halvledarchip, MEMS-förpackningar, bioläkemedel och precisionsoptik.
⑮ Garanterad service efter försäljning: Ett omfattande nätverk av eftermarknadsservice som täcker de flesta delar av landet säkerställer en bekymmersfri användning för användarna (Obs: exklusive ett fåtal avlägsna städer och byar);
⑯Tekniska supportlösningar: Tillhandahåller mångfacetterad teknisk vägledning inklusive video-, telefon- och onlinevideohandledning, som intuitivt demonstrerar utrustningens prestanda och driftmetoder för att hjälpa användare att snabbt bemästra utrustningen.
① Yttre skalmaterial: Tillverkat av utvald högkvalitativ kallvalsad stålplåt (Q235), precisionsformad med CNC-teknik. Ytan är behandlad med fosfatering och antistatisk pulverlackering, vilket ger ett robust skal. Det är antistatiskt, korrosionsbeständigt och reptåligt, vilket säkerställer långvarig kvalitet;
② Arbetskammare: Tillverkad av förtjockat SUS304 rostfritt stål, med utmärkt högtemperaturstabilitet och korrosionsbeständighet, med en slät yta för enkel rengöring;

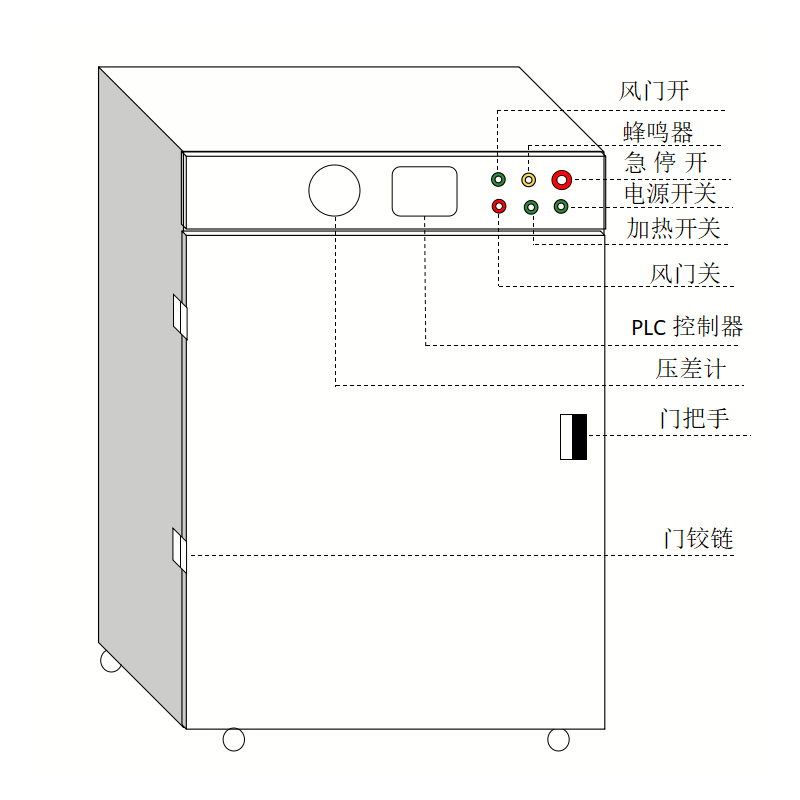

③ Kontrollpanel: Avancerad färgskärmskontroll, som visar nyckeldata som temperatur och tid i realtid med hög noggrannhet. Har intelligenta feldiagnos- och larmfunktioner, som ger intuitiv människa-maskin-interaktion och fullständig kontroll till hands;
④ Cirkulationssystem: Använder en kraftfull turbinfläkt och vetenskaplig luftflödesdesign för att uppnå höghastighets varmluftscirkulation, vilket säkerställer utmärkt temperaturjämnhet inuti arbetskammaren, förhindrar lokal överhettning och avsevärt förbättra torkningseffektiviteten och bearbetningskonsistensen;
⑤ Utrustad med flera säkerhetsmekanismer såsom övertemperaturskydd och överbelastningsskydd, vilket säkerställer långsiktig stabil drift, lämplig för högfrekvent användning inom forskning;
⑥ Isoleringsskikt: Utrymmet mellan det yttre skalet och arbetskammaren är fyllt med 75 mm tjock keramisk fiberbomull med hög renhet (Al₂O₃), vilket ger överlägsen värmeisolering, kraftigt minskad värmeförlust, säkerställer konstant temperatur och uppnår hög energieffektivitet;
⑦ Dörrtätning: Kan motstå termisk oxidativ åldrande under lång tid, bibehåller elasticitet och tätningsintegritet, förhindrar effektivt värmeförlust och säkerställer stabiliteten i arbetskammarens temperatur;
⑧ Värmerör: Tillverkat av rostfritt stål och högresistans elektrisk värmelegeringstråd, med en termisk verkningsgrad som överstiger 95 %. Den integrerade designen ger bra isolering, korrosionsbeständighet och oxidationsbeständighet, lämplig för högtemperatur, fuktig och korrosiv industrimiljö, vilket säkerställer lång livslängd och stabil prestanda;
⑨ Hyllor: Standardkonfigurationen inkluderar högkorrosionsbeständiga förkromade näthyllor med ythärdningsbehandling, som ger oxidationsbeständighet, syra- och alkalibeständighet och stabil belastningskapacitet; stöder flexibel anpassning av olika material och håltyper, inklusive rostfritt stål, legering och teflon, perfekt matchande krävande applikationer inom läkemedel, elektronik och vetenskaplig forskning, vilket ger exakta och pålitliga lastbärande lösningar för avancerade torkprocesser.
⑩ Vissa modeller med stor kapacitet är utrustade med högpresterande tysta universalhjul, som kombinerar flexibel rörelse med stabil positionering, lämplig för precisionslaboratorier och avancerade industriella miljöer, som visar upp detaljerad teknik och användarvänlig design.
① Genom att använda avancerade PID-algoritmer och programmerbara styrenheter med flera segment, kan den exakt ställa in och automatiskt utföra komplexa uppvärmnings-, konstanttemperatur- och kylkurvor. Programläge och läge med fast värde kan växlas fritt, vilket säkerställer processens repeterbarhet och tillförlitlighet.
② Utrustad med en stor högupplöst pekskärm, som ger en intuitiv grafisk driftupplevelse, dynamisk realtidsvisning av alla driftsparametrar, utrustningsstatus och realtidskurvor, vilket förenklar driftprocessen.
③ Integrerade flerpunktstemperatursensorer och expanderbara med övervakningsmoduler för lufttryck och daggpunkt (fuktighet), som ger omfattande realtidsövervakning av kammarens inre miljö för att säkerställa stabila processförhållanden.
④ Realtidsövervakning av fläktdrift och högeffektiv filterstatus, sammankopplad med värmesystemet, säkerställer stabil luftflödescirkulation och bibehåller klass 100 renhet för att förhindra partikelkontamination.
⑤ Valfri massflödesregulator (MFC) och mikropositivt tryckkontrollsystem för exakt kontroll av flödet av inerta gaser som kväve och trycket inuti kammaren, vilket ger en skyddande atmosfär för känsliga processer.
⑥ Inbyggt lagringschip med stor kapacitet, som automatiskt registrerar alla processparametrar, kurvor och larmhändelser, vilket stöder dataexport och revisionsspår för att möta strikta kvalitetsledningsstandarder.
⑦ Integrerat oberoende övertemperaturskydd, läckageskydd, fläktöverbelastningsskydd och dörrspärrbrytare och andra hårdvarukretsar, som bygger en säkerhetsbarriär i flera lager som kombinerar hårdvara och mjukvara.
⑧ Standardkonfiguration med Ethernet och RS-485 kommunikationsgränssnitt, stöder fjärrövervakning och datainsamling, möjliggör integration med fabriks MES-system, lägger grunden för smarta fabriker.
⑨ Stöder lösenordsbehörighetsinställningar på flera nivåer, skiljer mellan administratörs- och operatörsbehörigheter, förhindrar effektivt obehörig parameterändring och säkerställer säkerheten för kärnprocessrecept och utrustningsdrift.
⑩ Har en omfattande system självkontrollfunktion, som kan diagnostisera och exakt lokalisera onormala förhållanden i realtid, utfärda ljud- och visuella larm och visa felinformation, vilket avsevärt förbättrar underhållseffektiviteten.
| Modell | DEP-185HD | DEP-275HD | DEP-485HD | DEP-985HD |
| Styrenhet | Integrerad PLC (100 grupper / 100 segment per grupp) | |||
| Human-Machine Interface (HMI) | 7-tums pekskärm | |||
| Renlighetsklass | Klass 100 | |||
| Temperaturområde | RT 10 ~ 250 ℃ | |||
| Temperaturenhetlighet | ±2,5 %℃ | |||
| Temperaturfluktuationer | ≤±1℃ | |||
| Kammarpartikelkoncentration | 1um≤8320st/m³ | |||
| Timerintervall | 0~9999 min | |||
| Filtrera | H14 högtemperatur HEPA-filter | |||
| System för åtkomstkontroll | Elektromagnetiskt lås (förregling) | |||
| Filtrera Dimensions (mm) | 480x350x90 | |||
| Bedömt luftflöde | 650m³/h | |||
| Kammarmått (mm) | 600x500x600 | 600*500*900 | 800*600*1000 | 1000*700*1400 |
| Yttermått (mm) | 965x1240x1510 | 965x1240x1810 | 1290x965x1790 | 1950x1055x1790 |
| Volym | 180L | 270L | 480L | 980L |
| Strömförsörjning | AC220V/18A | 220V/20A | 380V/18A | 380V/30A |
| Nominell effekt | 3,5KW | 4KW | 6KW | 9KW |
| Bruttovikt / Nettovikt | 300/255 kg | 350/320 kg | 490/450 kg | 810/730 kg |
| Standardhyllor | 2 | |||
| Driftmiljö | 0~45℃ | |||
| Nej. | Namn | Parametrar | Referensfoto |

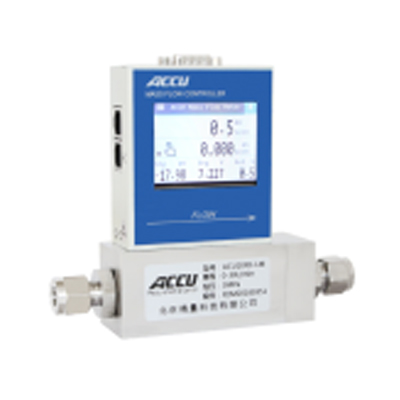

| 1 | Mass Flow Controller | ① 0~30 l/min | |
| 2 | Oberoende övertemperaturbegränsare | ① Sekundärt skydd mot temperaturöverskridande och rusning | |
| 3 | Inbyggd skrivare | ① Utskrift i realtid | |
| 4 | Testa port | ① Material: Rostfritt stål bakelit | |

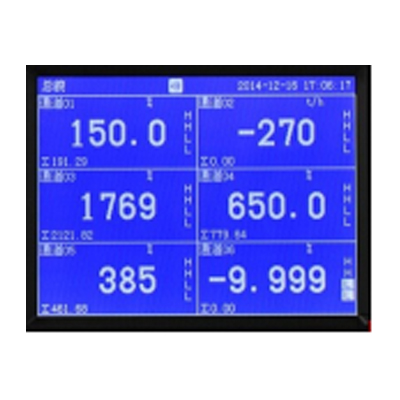

| 5 | Flerpunkts temperaturmätare | ① 6 kanaler | |
